封神级技术来袭!先进封装+光互联,解锁AI算力终极形态

发布时间:2026-06-15 浏览次数:0

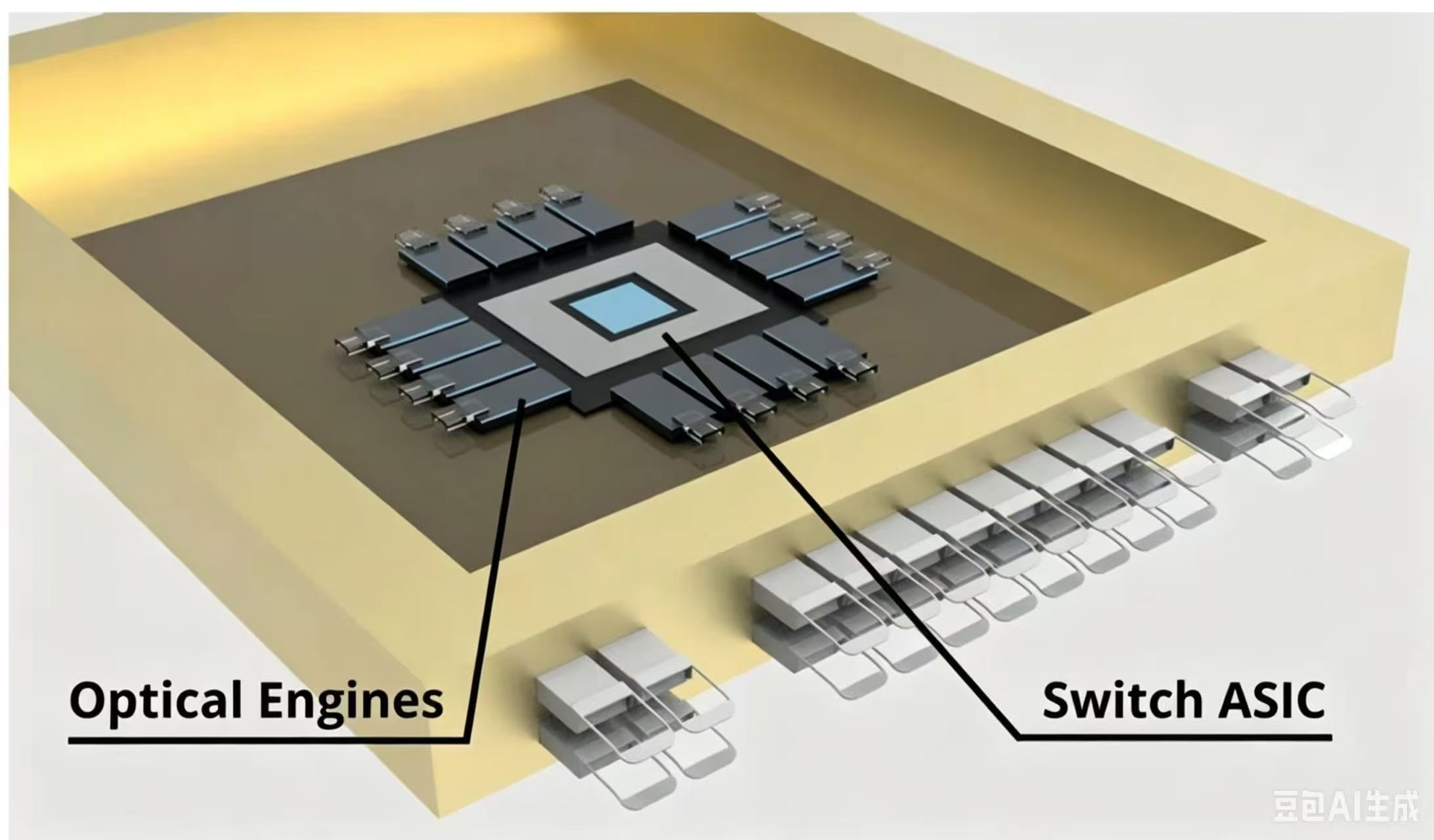

当AI大模型疯狂“内卷”、算力需求呈爆炸式增长,传统芯片技术正撞上物理天花板——制程微缩越来越难、信号传输越来越慢、功耗越来越高。2026年,先进封装与光互联技术正式接过“接力棒”,成为半导体产业突破瓶颈、驱动AI时代狂奔的双引擎,把“不可能”变成“可能”。

dbe991272f1f1d26d2ab6b8945b573fe

一、先进封装:给芯片“搭积木”,打破尺寸枷锁

过去,芯片性能提升全靠“挤牙膏”式缩小制程(从7nm到3nm、2nm),但如今原子级别的物理极限已近在眼前。

先进封装换了个思路:不硬挤尺寸,而是把多个小芯片像搭积木一样“拼”在一起,通过优化内部连接,让整体性能翻倍

,这就是Chiplet(小芯片)异构集成

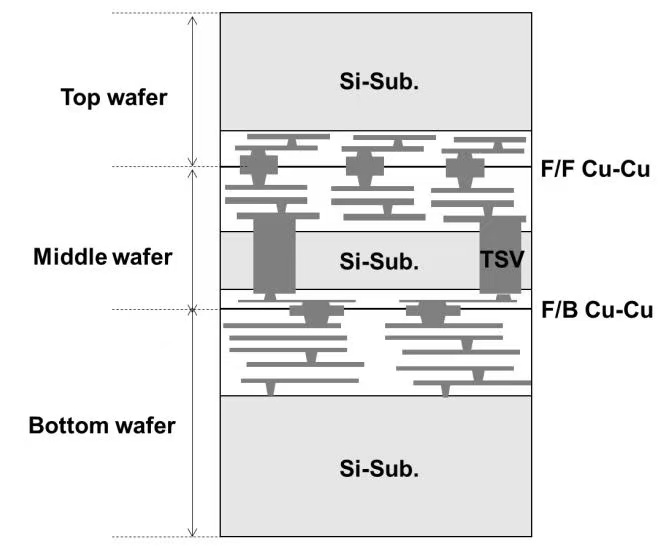

1.混合键合:芯片互连的“超级高速公路”

传统芯片靠锡球连接,像用“纽扣”拼接,间距大、速度慢、功耗高。2026年全面量产的混合键合(Hybrid Bonding) ,直接让铜与铜“原子级拥抱”,无焊球、无凸点。


• 互连间距从10微米缩至1微米以内,密度提升10倍以上;


• 信号延迟大幅缩短,功耗直接降低30%以上;


• 堪称先进封装的“皇冠技术”,是3D堆叠、HBM高带宽存储的核心支撑。

f53f87954f3ad028fb797c6e315cbef0

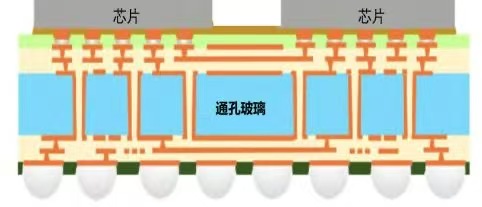

2. 玻璃基板:超大芯片的“万能底座”


AI芯片越做越大,传统有机基板像“软饼干”,受热容易翘曲变形,撑不住巨型芯片。玻璃基板成了2026年的“爆款材料”。


• 零翘曲、耐高温、平整度拉满,完美适配超大尺寸芯片;


• 台积电COPOS技术用方形玻璃基板,材料利用率从70%飙升至95%,产能翻倍、成本降20%;


• 支撑AI芯片面积达到传统芯片的5-10倍,成为高端AI芯片封装的“唯一解”。

f1847ec3f391aba5055376549d520ced

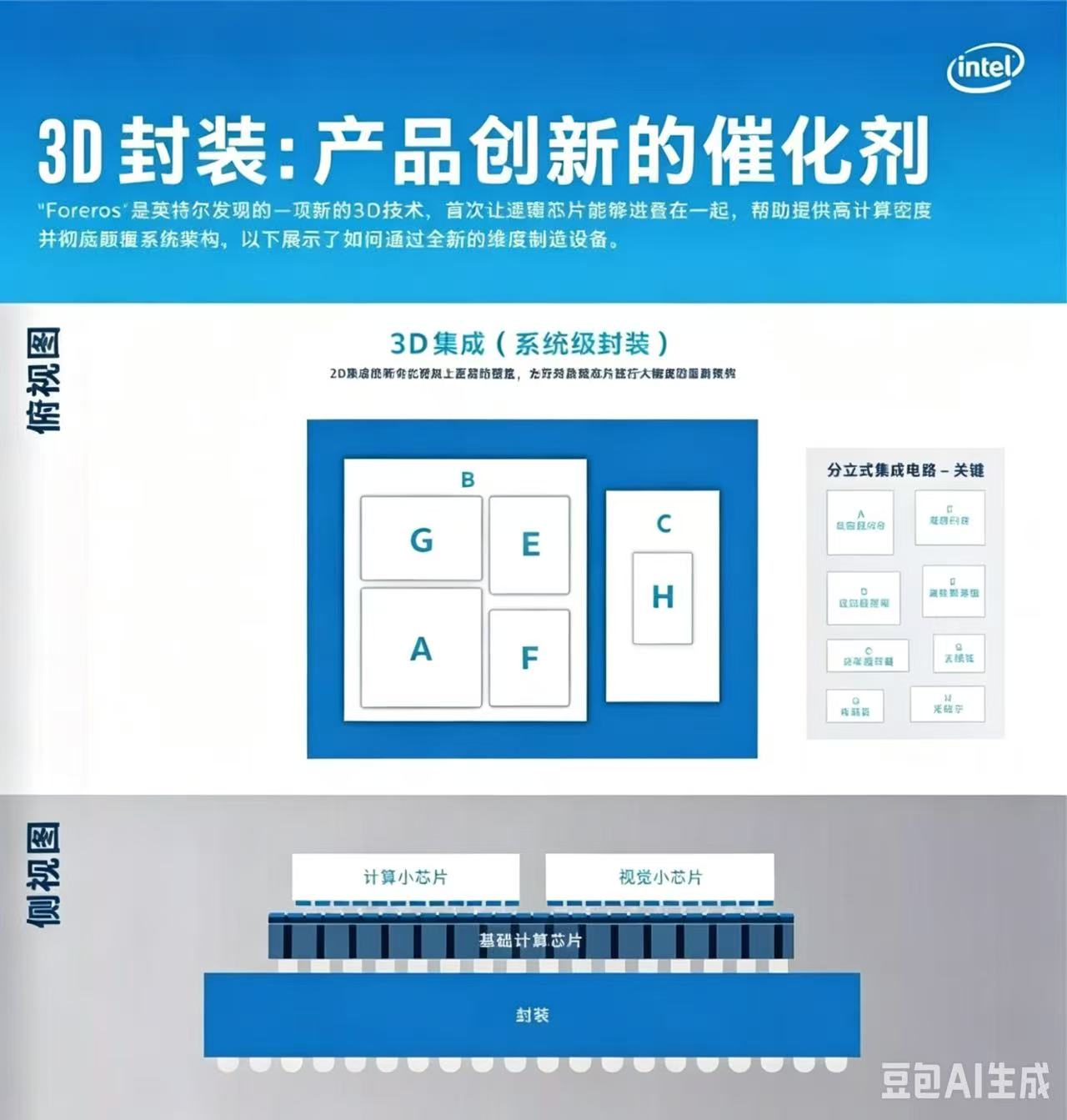

3. 3D堆叠:芯片“叠罗汉”,性能再飞跃


把芯片垂直堆叠起来,像高楼大厦一样,缩短连接距离、提升集成度。2026年,3D封装搭配混合键合,

实现HBM存储与计算芯片的“零距离”接触。


• 数据传输速度提升数倍,满足AI训练的海量数据吞吐需求;


• 代表技术:台积电SoIC、英特尔Foveros Direct,已进入高端AI芯片量产线。

4b68b363eab239f2c237bdfa770cf673

二、光互联:以光代电,打通算力“高速公路”


AI集群里,数万张GPU协同工作,数据传输需求呈指数级爆发。传统铜缆电互联像“乡村小路”,带宽小、延迟高、功耗大——计算性能提升6万倍,互连带宽仅增长30倍,“带宽墙”已成算力最大瓶颈。2026年,光互联技术全面爆发,

用光子替代电子,修通算力“超级高速”。

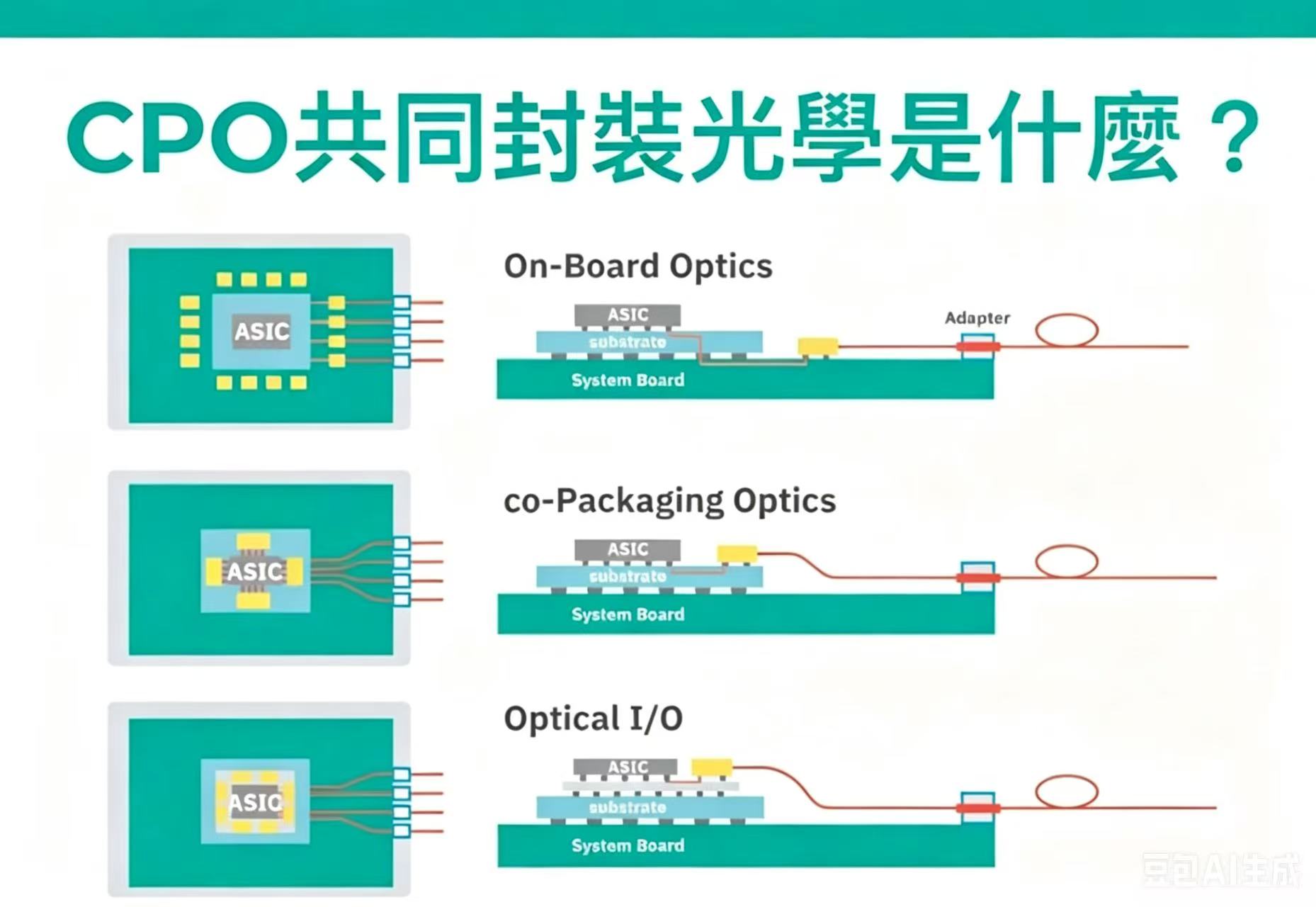

1. CPO(共封装光学):光与芯片“零距离”


传统光模块像“外接盒子”,电信号要长途奔波才能转换成光信号,损耗大、速度慢。CPO直接把光引擎和芯片封装在一起,

传输距离从厘米级缩至毫米级。


• 功耗狂降70%,带宽密度提升3倍,完美适配800G/1.6T高速传输;


• 台积电COUPE平台2026年量产,英伟达、博通已批量下单,成为AI数据中心“标配”。

b8cd5c1aa641b5b70e5604e1f0bd0ee5

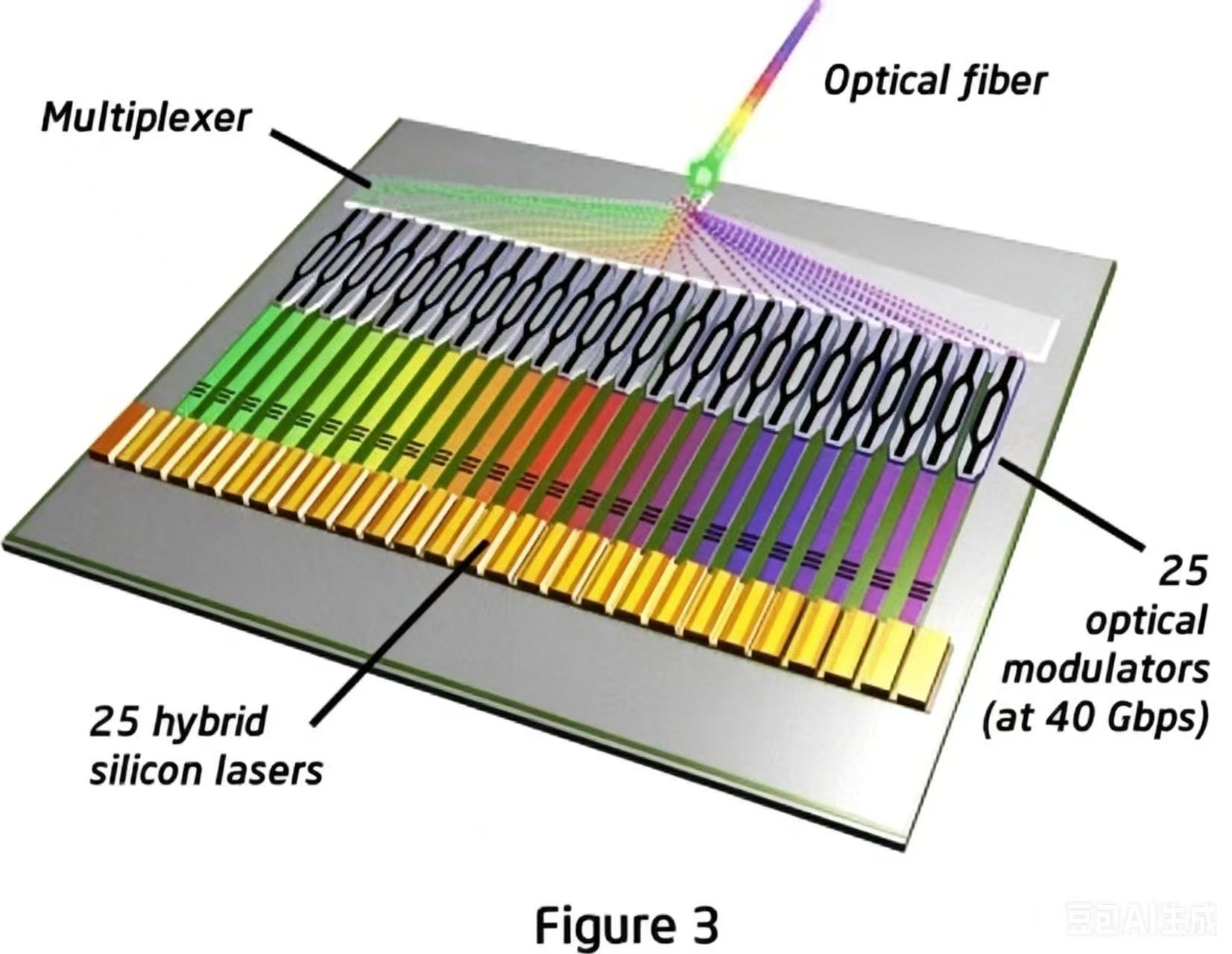

2. 硅光技术:让芯片“懂光”


硅光技术让传统半导体工艺能制造光器件,把光电路和电电路集成在同一芯片上,像给芯片装上“光神经”。


• 成本低、集成度高,是CPO的核心支撑技术;


• 搭配薄膜铌酸锂(TFLN)调制器,带宽突破110GHz,支撑25.6Tb/s超高速互联。

7fbb1df82cf01483d0dcd7ca5874fd64

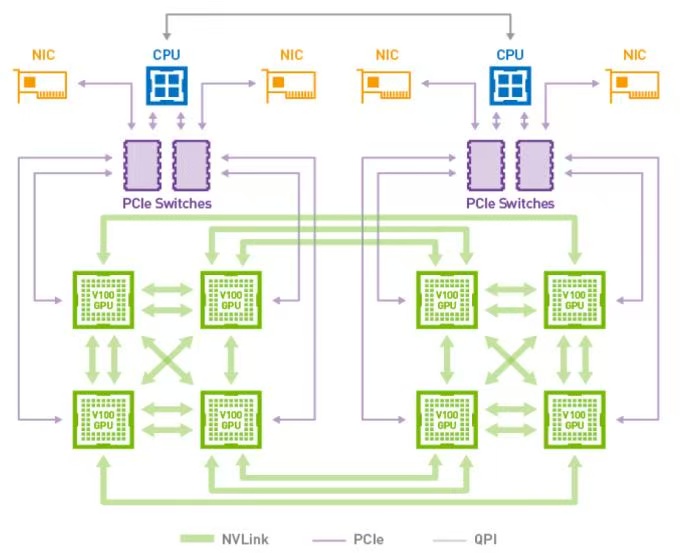

3. “光进铜退”:算力集群的必然选择


2026年,英伟达、AMD等巨头全面转向光互联,用光纤替代铜缆,把GPU集群从数百颗扩展到数千颗甚至上万颗。


• 传输速度提升10倍,延迟降低90%,功耗大幅下降;


• 成为万亿参数大模型训练、超大规模AI集群的“唯一最优解”。

44495f79bfb7d46feb4d2f222685937a

三、2026:技术量产拐点,产业格局重塑


2026年是先进封装与光互联的量产爆发年,不再是实验室概念,而是全面落地、规模商用的关键一年。


• 市场规模:全球先进封装市场预计达587亿美元,同比增长近翻倍,产能缺口达23%,订单排到2027年;


• 技术格局:混合键合、玻璃基板、CPO三大技术全面量产,分别解决高密度互连、材料瓶颈、光电传输三大核心问题;


• 国产机遇:国内封测企业加速扩产,CPO、硅光技术突破,迎来“弯道超车”黄金期。


四、结语:小封装,大未来


2026年,先进封装与光互联技术,正以“四两拨千斤”之势,打破摩尔定律放缓的困局,重构半导体产业格局。

先进封装让芯片“更强大”,光互联让数据“跑得更快”,两者相辅相成,共同支撑AI时代的算力狂飙。

未来,随着技术持续迭代,芯片将更小、更快、更节能,光互联将无处不在,从数据中心到终端设备,

一个“光电融合、算力无限”的新时代,正加速到来!
