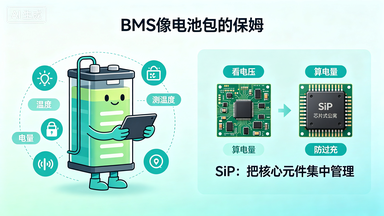

BMS 做 SiP 先进封装，第一步不是急着把芯片塞进封装，而是先想清楚：这块电池管理系统到底要管什么。简单说，BMS 像电池包的 “保姆”，要负责看电压、测温度、算电量、防过充过放，还要和整车或储能系统通信。传统方案是把这些功能拆成多颗芯片、多个小元件摆在电路板上；SiP 则像把它们集中住进同一栋 “芯片公寓”。

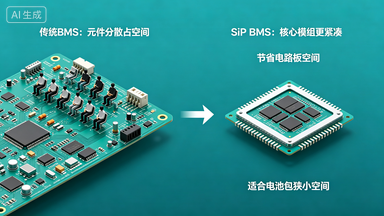

把 BMS 做成 SiP，最直观的变化就是 “少占地方”。原来一块 BMS 板上可能有 AFE 采集芯片、MCU 控制芯片、电源芯片、通信芯片、电阻电容和连接器，像一群人分散坐满一整排座位；SiP 把它们重新排进一个封装里，电路板一下子清爽很多。这个变化对新能源车、储能柜、电动两轮车特别有价值，因为电池包里的空间通常都很紧张。

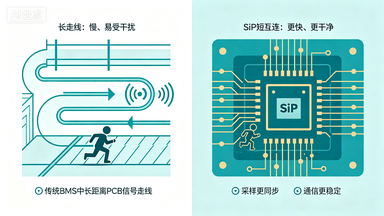

SiP 的第二个好处是 “反应更快、更不容易被干扰”。BMS 要同时采集很多电芯的数据，如果芯片之间隔着长长的 PCB 走线，信号就像人在嘈杂环境里传话，容易慢半拍，也容易听错。SiP 把芯片之间的距离缩短到封装内部，数据传输更短、更快、更干净，电池管理也就更稳。

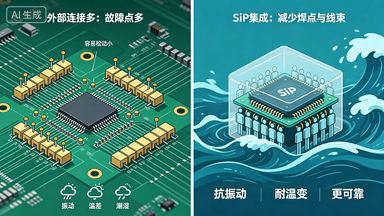

第三个优势是 “更可靠”。电池系统工作环境并不温柔，会遇到振动、温差、潮湿和各种机械冲击。每一个焊点、每一个连接器、每一段长走线，都可能成为故障点；SiP 把更多功能放进封装内部，减少了外部连接点，相当于把分散队伍改成紧密编队，抗风浪能力更强。

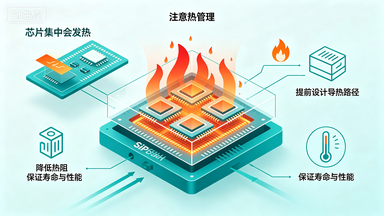

不过，BMS 做 SiP 也不是把所有东西都塞进去那么简单。第一个要注意的是热管理：多颗芯片挤在一起，工作时会发热，尤其是 AFE 采集、均衡通路和电源部分，如果热量排不出去，封装内部就会像小房间里挤了太多人，温度容易升高，性能和寿命都会受影响。所以设计时要提前考虑导热路径、散热基板和热阻指标。

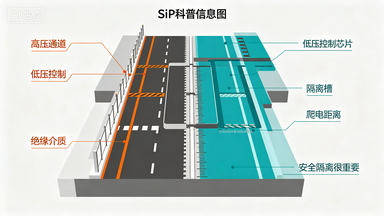

第二个关键问题是 “高压和低压要隔好”。BMS 一边要接触电池包的高压电芯，一边要给低压控制芯片工作，如果隔离设计不到位，就像把高压电线和低压信号线放在同一个管道里，容易出现安全风险。SiP 内部需要做好绝缘介质、隔离槽和爬电距离，让高压通道和低压通道各司其职。

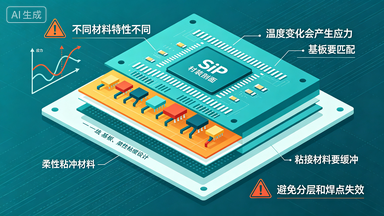

第三个难点是 “不同材料和芯片要和平共处”。BMS SiP 里可能同时有高压模拟芯片、数字控制芯片、电源器件和微型无源元件，它们的材料特性和热膨胀速度不完全一样。就像一支队伍里有人跑得快、有人走得稳，温度变化时如果配合不好，封装内部可能出现应力、分层甚至焊点问题，因此基板、粘接材料和结构设计都要提前匹配。

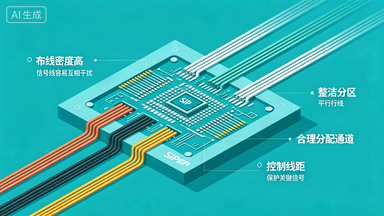

第四个要注意的是 “信号线不能互相串门”。SiP 内部布线密度高，采集线、通信线、电源线靠得近，如果走线没规划好，信号之间会互相干扰，就像大家在安静房间里同时大声说话，谁也听不清。因此要合理分配通道、控制线距，把关键信号线保护好。

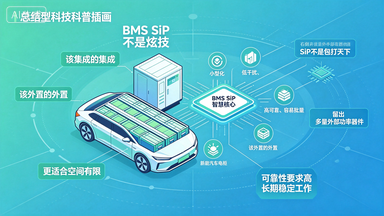

最后，BMS 做 SiP 不是为了炫技，而是为了让系统更好用、更稳定、更适合批量装车或储能落地。它特别适合空间有限、可靠性要求高、需要长期稳定工作的场景；但如果是超大功率集中式主 BMS，大电流功率回路仍然需要外部功率器件配合，不能指望一颗 SiP 包打天下。把该集成的集成进去，把该留在外面的留在外面，才是最实际的 SiP 设计思路。

BMS SiP 先进封装 = 把电池管理系统的核心功能紧凑集成到一个封装里，优势是省空间、速度快、抗干扰、更可靠；但要注意热管理、高压隔离、材料匹配和信号串扰。
