颠覆个人医疗硬件！SiP 先进封装到底有多香？

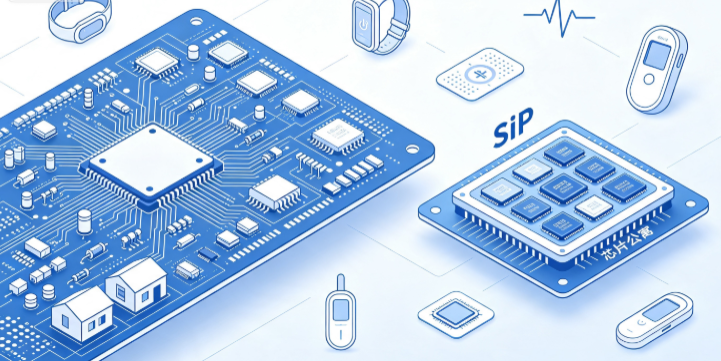

第一：个人医疗设备完全可以做 SiP 先进封装，而且非常适合！
很多人以为 SiP 只是智能手表、蓝牙耳机的 “专属黑科技”，其实家用血糖仪、心电手环、动态血压贴片、便携血氧仪、连续血糖监测 CGM 这类个人医疗设备，都是 SiP 的黄金赛道。我们可以把 SiP 通俗理解成 “芯片公寓”：传统方案是把 MCU 主控、生理信号传感器、蓝牙射频、电源管理芯片分散摆在 PCB 大板上，像零散平房；SiP 就是把所有核心芯片、微小电阻电容，打包搬进同一个 “迷你公寓” 里。个人医疗设备天生追求轻薄小巧、佩戴舒适、续航更长，还要精准捕捉微弱的人体生理信号。SiP 能大幅缩小体积、缩短信号走线、降低功耗，完美契合需求。目前市面上很多医疗监测穿戴产品，已经悄悄用上 SiP 方案。

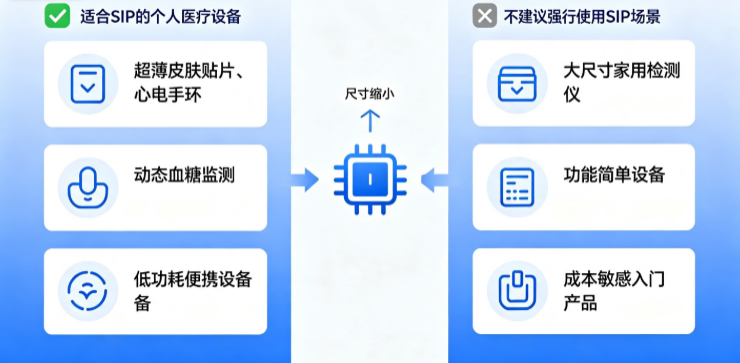

第二：搞懂区别：什么时候值得花钱做医疗 SiP？别盲目跟风！
SiP 不是万能灵药，有成本门槛，我们先分清适用场景。
优先选择 SiP 的场景：
不建议强行做 SiP：体积宽松、功能简单、低成本入门款便携检测仪。单纯一台大尺寸台式家用检测仪，分立 PCB 方案性价比更高。
简单总结：追求微型化 + 高精度 + 长续航的个人医疗硬件，SiP 性价比拉满；空间充足、功能简单的设备，没必要硬上先进封装增加开发成本。

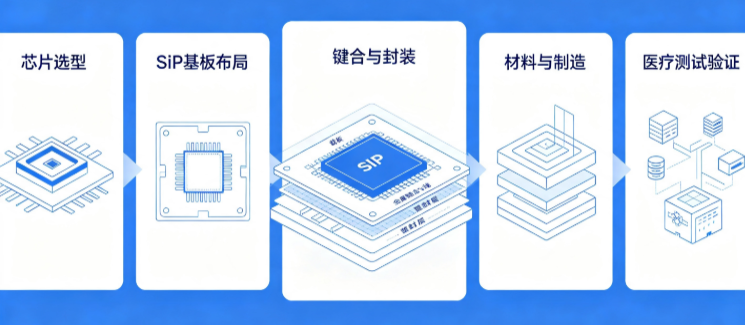

第三：个人医疗 SiP 完整落地流程，通俗拆解五步走
做医疗 SiP 不用晦涩术语，拆解成普通人也能看懂的五大步骤。
第一步：功能拆解与芯片选型。梳理整机需要哪些裸芯片：主控 MCU、模拟前端 AFE（采集人体信号核心）、传感器、蓝牙 BLE、电源管理 PMIC。SiP 最大优势：不同工艺、不同厂商芯片可以打包放一起，不用强行研发昂贵单片 SoC。
第二步：SiP 内部布局规划。重点分开数字芯片（主控、蓝牙）和模拟信号芯片（传感器、AFE），好比公寓里把吵闹的机房和安静的录音室隔开，防止数字噪声污染微弱生理信号。同时预留散热通道。
第三步：选定封装工艺。普通需求选用平面并排 SiP（倒装芯片 + 引线键合）；极致超薄设备选用扇出型 Fan-out SiP；超小型设备考虑适度 3D 堆叠。医疗产品优先选择成熟稳定工艺，不要盲目追求最前沿 TSV 堆叠，抬高成本与风险。
第四步：基板、封装材料选型、加工制造。使用 ABF 载板或者陶瓷基板，匹配热膨胀系数；选用低应力塑封料。
第五步：医疗专项测试 + 可靠性验证。消费电子 SiP 测试标准不够，必须叠加医疗专属测试，验证稳定之后才能量产。

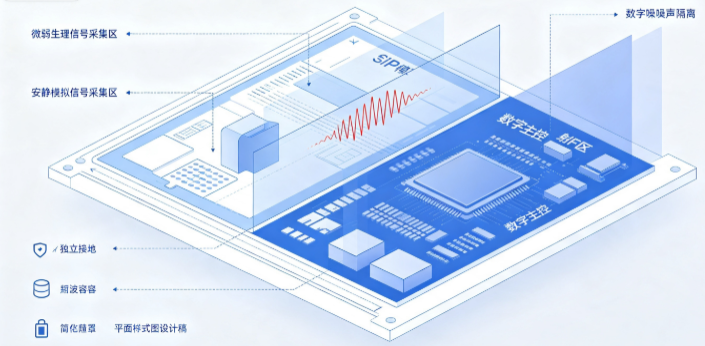

第四：重中之重！个人医疗 SiP 独有的第一大难题：生理信号防干扰
普通消费 SiP 只需要考虑通信信号；医疗设备要采集微伏级微弱人体信号，这是最大难点。
心电、血氧、体液阻抗这类信号极其脆弱，数字电路高速开关产生的噪声，很容易让测量数据漂移、读数不准。在狭小的 SiP 封装内部，芯片紧紧挤在一起，干扰风险被进一步放大。
实操解决办法：

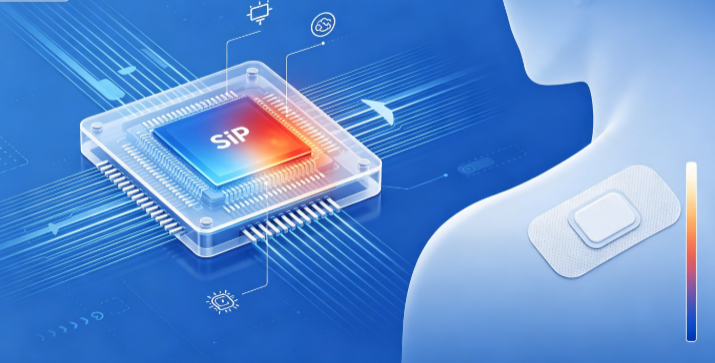

第五：第二大核心挑战：热管理，不能 “烫到人体”，也不能热坏芯片
SiP 高密度集成，热量更容易堆积，而个人医疗设备紧贴皮肤，有双重红线：
第一，封装表面温度不能过高，持续高温刺激皮肤，会造成不适甚至过敏；
第二，温度变化会直接影响传感器精度，温度漂移会让血糖、血氧监测出现误差；极端高温还会造成芯片失效。
落地实操技巧：布局上将发热较高芯片远离温度敏感传感器；选用高导热封装基板；合理规划散热通路；避免多层芯片上下堆叠造成热量锁死。植入式医疗设备要求更严苛，普通穿戴设备也要做好温度循环仿真，提前预判发热热点。

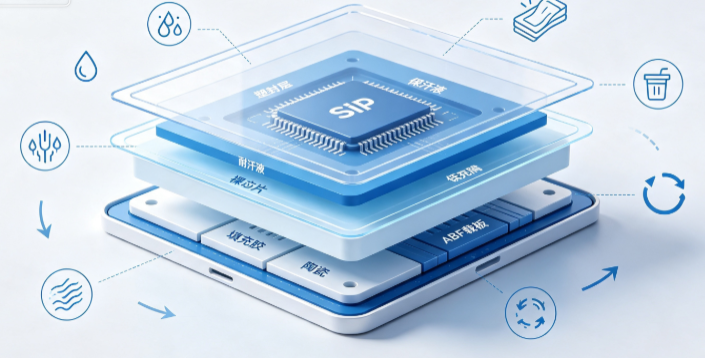

第六：材料与可靠性！医疗场景独有的材料要求（极易踩坑）
消费电子产品 SiP 只需要考虑常温室内环境；个人医疗设备长期接触汗液、皮脂，部分产品需要酒精反复擦拭消毒。
第一，封装材料不能遇汗液缓慢析出有害物质；穿戴类产品外层材料尽量满足基础生物相容要求；如果是侵入 / 植入式设备，必须严格遵循 ISO 10993 生物相容性标准。
第二，关注 CTE 热膨胀匹配：芯片、基板、塑封树脂热胀冷缩系数差距太大，反复冷热交替（昼夜、体温变化），长期使用会出现内部裂纹、虚焊，设备用几个月就故障。
第三，防潮设计：汗液水汽缓慢渗透封装内部，会腐蚀焊盘。必要时选用气密封装或者高阻隔塑封材料。
避雷：直接照搬消费电子 SiP 塑封料，大概率通不过医疗产品老化测试。

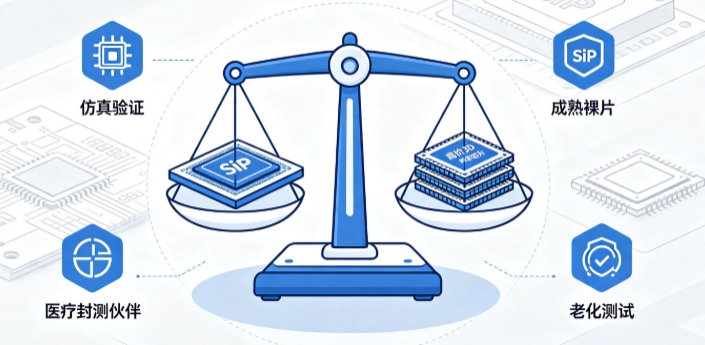

第七：成本、开发周期避坑指南，创业 / 硬件团队必看
很多团队误以为 SiP 一定很贵，其实选对方案可以控制成本。

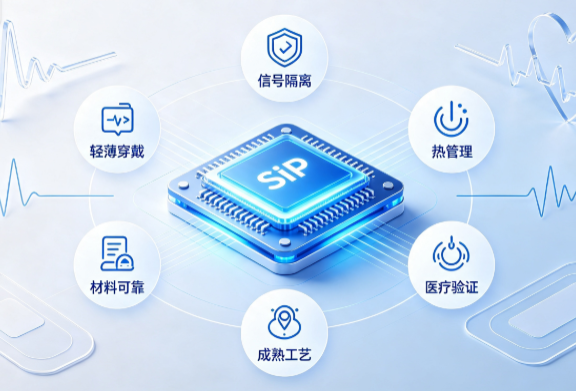

第八：总结：普通人医疗设备 SiP 落地核心口诀
个人医疗设备做 SiP 先进封装，技术路线完全可行，核心记住几条总结：
用好 SiP，就能做出更小、更准、续航更长的新一代家用、穿戴式个人医疗监测设备。
